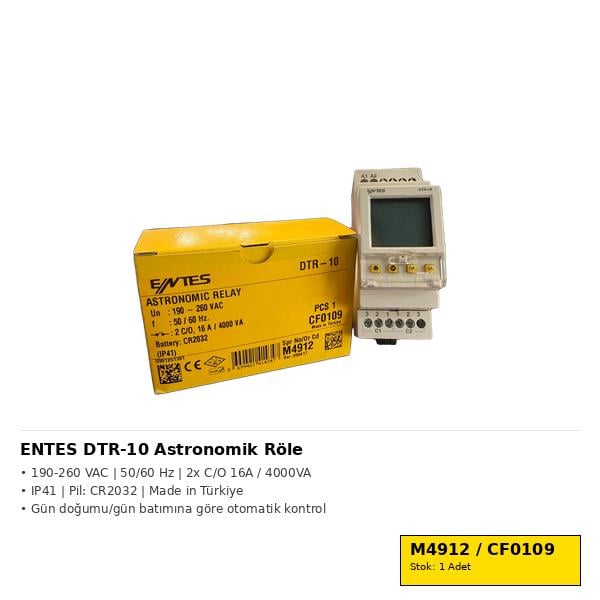

ENTES-M4912 DTR-10 Astronomik Zaman Rölesi Nasıl Bağlanır
Modern elektrik panolarında enerji tasarrufu ve otomasyon denildiğinde akla ilk gelen cihazlardan biri zaman röleleridir. Özellikle sokak aydınlatmaları, bina dış cephe ışıklandırmaları, tabela aydınlatmaları ve endüstriyel tesislerin otomatik kontrolünde kullanılan ENTES-M4912 DTR-10 astronomik zaman rölesi, coğrafi konum bilgisine göre gün batımı ve gün doğumu hesaplaması yapabilmesiyle öne çıkar. Klasik fotosel arızalarına son veren bu akıllı cihazın kurulumu ve elektrik tesisatına entegrasyonu belli teknik adımların titizlikle takip edilmesini gerektirir. Bu rehberimizde, ENTES-M4912 DTR-10 astronomik zaman rölesi nasıl bağlanır sorusuna en kapsamlı ve anlaşılır yanıtı bulacaksınız.
Montaj Öncesi Dikkat Edilmesi Gereken Güvenlik Önlemleri
Her elektrikli cihaz montajında olduğu gibi, ENTES-M4912 DTR-10 astronomik zaman rölesi montajı sırasında da can ve mal güvenliği en üst düzeyde tutulmalıdır. Çalışmaya başlamadan önce ana şalterden elektrik akımı tamamen kesilmeli, panoda enerji olmadığını kontrol kalemleri veya multimetre yardımıyla teyit edilmelidir. Cihaz, standart DIN rayına monte edilmek üzere tasarlanmıştır ve pano içi yerleşimde diğer şalt malzemeleriyle uyumlu bir şekilde konumlandırılmalıdır. Nemli, aşırı tozlu veya doğrudan suya maruz kalacak alanlarda kullanılacaksa, mutlaka uygun IP koruma sınıflı pano tercih edilmelidir.
Klemens Bağlantıları ve Elektrik Şeması Adımları
Doğru bir montaj için ENTES-M4912 DTR-10 astronomik zaman rölesi klemens yapısının iyi bilinmesi şarttır. Cihazın arka veya alt kısmında yer alan bağlantı uçları besleme gerilimi ve çıkış kontakları olarak ayrılır. Besleme uçlarına faz (L) ve nötr (N) bağlantıları, cihazın teknik etiketinde belirtilen voltaj değerine uygun olarak (genellikle 230V AC) yapılmalıdır. Çıkış röle kontakları ise kontrol edilmek istenen aydınlatma armatürlerinin veya kontaktörün kumanda devresine seri olarak bağlanır. ENTES-M4912 DTR-10 astronomik zaman rölesi bağlantısı sırasında kablo kesitlerinin klemens kapasitesine uygun ve klemens vidalarının tam sıkı olduğundan emin olunmalıdır, aksi takdirde gevşek bağlantılar ark oluşumuna ve ısınmaya sebep olabilir.
| Klemens No / Adı | Bağlantı Türü | Açıklama |
|---|---|---|
| L (Faz) | Şebeke Girişi | 230V AC şebeke faz kablosu bağlanır. |
| N (Nötr) | Şebeke Girişi | Şebeke nötr hattı bağlanır. |
| 15 - 16 - 18 | Röle Kontakları | Yük kontrolü için ortak, normalmente kapalı ve açık uçlar. |
Fiziksel kablolama işlemleri tamamlandıktan sonra enerji verilir ve cihazın ilk devreye alma ayarları yapılır. ENTES-M4912 DTR-10 astronomik zaman rölesi menüsü üzerinden bulunulan şehrin koordinatları veya ülke/şehir seçimi yapılarak güneşin batış ve doğuş saatlerinin cihaza tanıtılması sağlanır. Bu sayede cihaz, yıl boyunca değişen gün uzunluklarını otomatik olarak hesaba katarak aydınlatma sisteminizin tam zamanında devreye girmesini ve devreden çıkmasını sağlar.
Aydınlatma Dünyam Uzman Tavsiyesi
Yüksek güç gerektiren dış mekan aydınlatma projelerinde, ENTES-M4912 DTR-10 astronomik zaman rölesi çıkışını doğrudan lambalara bağlamak yerine uygun amperajda bir güç kontaktörü üzerinden sürmeniz cihazın ömrünü uzatacaktır. Ayrıca pano montajında klemens numaralarını ve kablo uçlarını mutlaka etiketleyerek ileride yapılacak bakım ve arıza tespiti süreçlerini hızlandırabilirsiniz.
