FG-4 Entes Fotosel Rölesi Nasıl Bağlanır
Modern aydınlatma otomasyon sistemlerinde enerji tasarrufu sağlamak ve insan müdahalesine gerek kalmadan dış ortam aydınlatmalarını yönetmek büyük bir önem taşımaktadır. Gün ışığından maksimum düzeyde faydalanmak ve karanlık çöktüğünde sokak lambaları, bahçe aydınlatmaları veya bina dış cephe armatürlerini otomatik olarak devreye sokmak için fotosel röleler tercih edilir. Bu alanda endüstri standardı haline gelen Entes markasının üstün özellikli cihazlarından biri olan FG-4 Entes Fotosel Rölesi, hassas ışık algılama yeteneği ve kararlı çalışma prensibiyle ön plana çıkmaktadır. Kullanıcıların sıklıkla araştırdığı konuların başında gelen FG-4 Entes Fotosel Rölesi Nasıl Bağlanır sorusu, doğru ve güvenli bir elektrik tesisatı kurulumu için titizlikle ele alınmalıdır. Doğru bağlantı teknikleri uygulandığında cihaz yıllarca sorunsuz bir şekilde görev yapacak ve işletme veya konutlar için optimum enerji verimliliği sağlayacaktır.
FG-4 Entes Fotosel Rölesi Nedir ve Teknik Özellikleri Nelerdir?

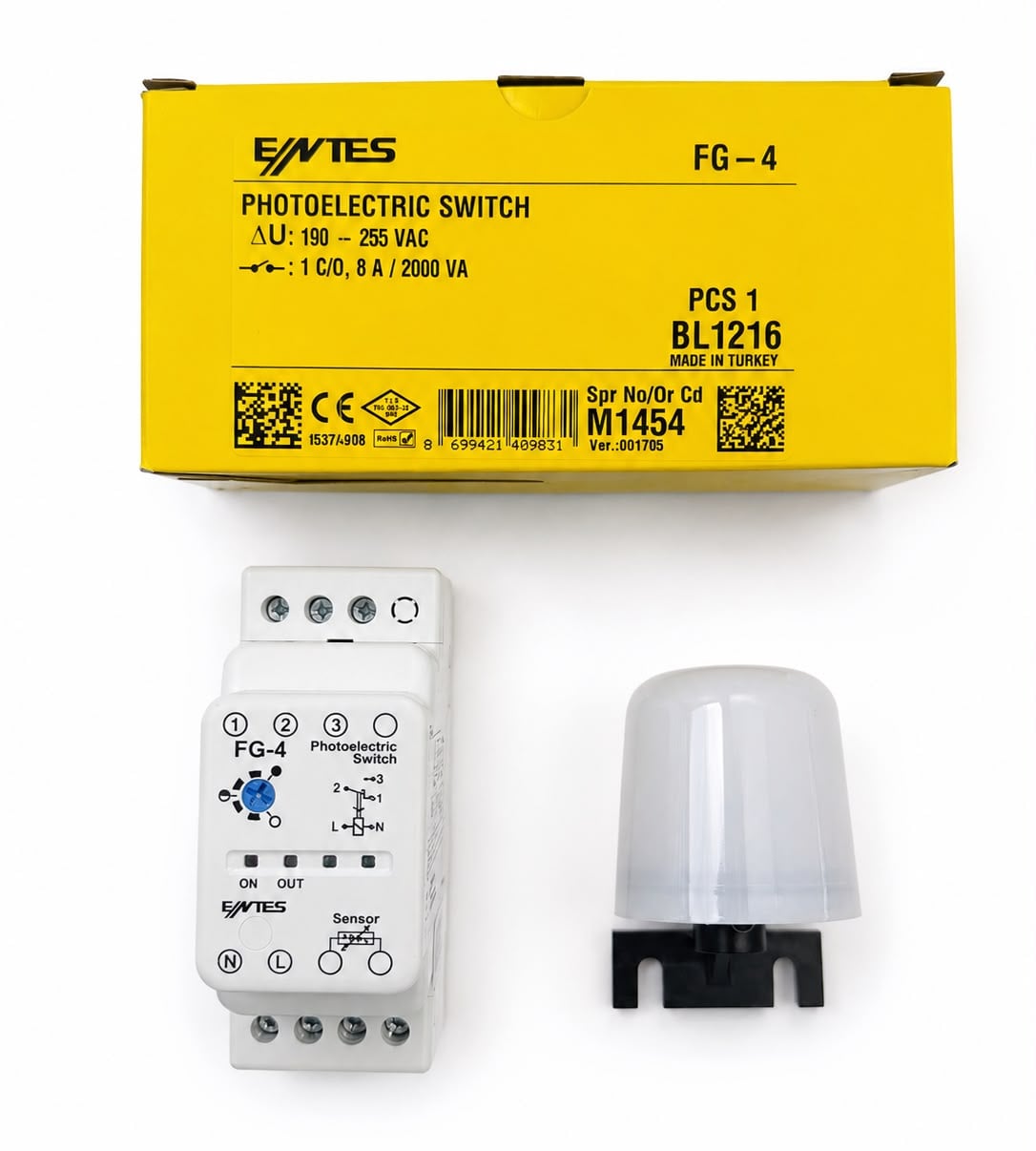

Bağlantı aşamalarına geçmeden önce cihazın teknik altyapısını ve çalışma mantığını anlamak, montaj sürecinde olası hataların önüne geçecektir. FG-4 Entes Fotosel Rölesi, dış ortamdaki ışık şiddetini (lüks seviyesini) algılayan harici bir ışık sensörü (fotodiyot veya LDR tabanlı prob) ile ana gövdedeki kontrol rölesinden oluşur. Cihaz, ayarlanan eşik değerinin altına düşen gün ışığı seviyesini algıladığında dahili röle kontaklarını kapatarak bağlı olduğu aydınlatma armatürlerine enerji akışı sağlar. Sabah hava aydınlandığında ise tersi bir işlemle akışı keser.
Sistemin sorunsuz çalışması için FG-4 Entes Fotosel Rölesi montajı sırasında üretici firma talimatlarına harfiyen uyulmalıdır. Cihazın genel öne çıkan teknik özellikleri şunlardır:
- Geniş lüks (ışık ayar) aralığı sayesinde farklı hava koşullarına ve coğrafi konumlara kolay uyum sağlama.
- Mikroişlemci tabanlı hassas kontrol devresi ile anlık ışık değişimlerinden (araba farları, şimşek vb.) etkilenmeme gecikme özelliği.
- DIN rayına kolay monte edilebilir kompakt gövde tasarımı.
- Güçlü kontak çıkışı sayesinde yüksek güçlü projektör ve aydınlatma sistemlerini doğrudan veya kontaktör yardımıyla kumanda edebilme kapasitesi.
Adım Adım FG-4 Entes Fotosel Rölesi Bağlantı Rehberi
Elektrik panosu içerisinde gerçekleştirilecek her türlü montaj ve kablolama işleminde can ve mal güvenliği için öncelikle ana şalterden elektriğin kesilmesi şarttır. FG-4 Entes Fotosel Rölesi Nasıl Bağlanır sorusunun yanıtı, cihazın klemens yapısının doğru okunmasıyla doğrudan ilişkilidir. Üzerinde faz, nötr, çıkış ve sensör giriş klemensleri net bir şekilde işaretlenmiştir.
Bağlantı adımları sırasıyla şu şekildedir:
- Besleme Geriliminin Bağlanması: Panodaki faz (L) ve nötr (N) uçları, cihazın ilgili besleme klemenslerine girilir. FG-4 Entes Fotosel Rölesi modelinin çalışma voltajına (genellikle 230V AC) dikkat edilmelidir.
- Işık Sensörünün (Prob) Bağlanması: Dış ortama monte edilecek olan fotosel sensörünün kabloları, cihazın sensör giriş klemenslerine bağlanır. Bu kablolamada uzun mesafeli hatlarda sinyal kaybını önlemek için uygun kesitli ekranlı kablo tercih edilmesi önerilir.
- Çıkış Kontaklarının Ayarlanması: Aydınlatma armatürlerine gidecek olan faz hattı, rölenin ortak (common) ve normalde açık (NO) kontak uçları üzerinden geçirilir. Yüksek güçlü yüklerde röle kontaklarının zarar görmemesi için araya uygun amperajda bir güç kontaktörü koyulmalıdır.
| Klemens Adı | Bağlantı Detayı | Açıklama |
|---|---|---|
| L (Faz) | Şebeke Faz Kablosu | Cihazın enerjilenmesini sağlar. |
| N (Nötr) | Şebeke Nötr Kablosu | Devre tamamlayıcı nötr bağlantısıdır. |
| Sensör Uçları | Fotosel Prob Kablosu | Işık miktarını ölçen probun cihaza girişidir. |
| NO / Çıkış | Lamba / Kontaktör Fazı | Işık düştüğünde enerji ileten kontak çıkışıdır. |
Montaj Sırasında Dikkat Edilmesi Gereken Püf Noktaları
FG-4 Entes Fotosel Rölesi montajı tamamlandıktan sonra sistemin kararlı çalışması için bazı çevresel faktörlerin göz önünde bulundurulması gerekir. Özellikle fotosel sensörünün yerleştirileceği konum, cihazın performansını doğrudan etkiler. Sensör doğrudan yapay ışık kaynaklarına (sokak lambaları, bina projeksiyonları vb.) bakacak şekilde monte edilmemelidir. Aksi takdirde cihaz gece lambaların yandığını algılayıp tekrar söndürecek ve sistem sürekli "gezme" (on-off salınımı) durumuna girecektir.
Ayrıca FG-4 Entes Fotosel Rölesi üzerinde bulunan lüks ayar potansiyometresi yardımıyla ortamın karanlık eşik değeri hassasiyetle kalibre edilmelidir. Akşam saatlerinde tam istenilen loşluk derecesinde lambaların devreye girmesi için bu ayarın birkaç gün gözlemlenerek optimize edilmesi en sağlıklı sonuçları verecektir.
Aydınlatma Dünyam Uzman Tavsiyesi
Endüstriyel ve ticari projelerinizde FG-4 Entes Fotosel Rölesi kullanırken, uzun kablolama gerektiren dış mekan uygulamalarında parazitlenmeyi önlemek için blendajlı kablo kullanmanızı ve sensör probunu doğrudan kuzey yönüne bakacak şekilde konumlandırmanızı tavsiye ederiz. Böylece gün boyu direkt güneş ışığından kaynaklı sensör deformasyonlarının önüne geçerek cihaz ömrünü maksimum seviyeye çıkarabilirsiniz.
